Re:Iron Man II Mark IV Helm
« Antwort #100 am: 05. August 2012, 21:40:06 »
Klar wäre das einfacher, mit Kinn sieht's aber besser aus ;D

Cheers! Thomas

Offline dasRoy

  • Scratchbuiltseuchengefahr Nr.1
  • Vize Admiral
  • ********
  • Beiträge: 9766
  • Geilomat ist..... die Umschreibung meiner Kinder !
Re:Iron Man II Mark IV Helm
« Antwort #101 am: 05. August 2012, 21:44:13 »
Mach doch eine eigene Konstruktion für die Kinlade gesteuert über einen eigenen Servo wie die Gesichtsplatte. Aber wenn du beide über einen Stromkreis ansteuerst müßten doch dann beide paralell funzen.

Offline propdoc

  • IRON MODELER CHAMPION 2014
  • Moderator
  • Commodore
  • *
  • Beiträge: 4361
Re:Iron Man II Mark IV Helm
« Antwort #102 am: 05. August 2012, 22:35:55 »
Mach doch eine eigene Konstruktion für die Kinlade gesteuert über einen eigenen Servo wie die Gesichtsplatte. Aber wenn du beide über einen Stromkreis ansteuerst müßten doch dann beide paralell funzen.

lol Roy, ich hab vorhin drei Servos bestellt, weil mir die gleiche Idee kam ;D :thumbup:
Cheers! Thomas

Offline dasRoy

  • Scratchbuiltseuchengefahr Nr.1
  • Vize Admiral
  • ********
  • Beiträge: 9766
  • Geilomat ist..... die Umschreibung meiner Kinder !
Re:Iron Man II Mark IV Helm
« Antwort #103 am: 05. August 2012, 22:38:06 »
Das Leben ist schon eine Pizza....aber sag Beschoid wenn das funzen sollte  ;)

Offline propdoc

  • IRON MODELER CHAMPION 2014
  • Moderator
  • Commodore
  • *
  • Beiträge: 4361
Re:Iron Man II Mark IV Helm
« Antwort #104 am: 08. August 2012, 19:30:52 »
Heute kamen die Servos.

Ich wollte gleich mal Probeanschließen, aber ich bekomme die Dinger nicht zum laufen.

Wenn ich Strom drauf gebe, zucken die nur kurz.

Ich bräuchte aber mindestens eine halbe Umdrehung.

Leider kenne ich mich mit RC Modellbau nicht aus  :dontknow:

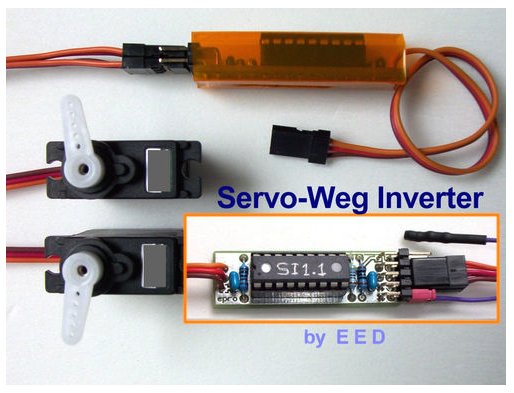

Hier der Servoinverter:



Und hier der Link mit Beschreibung:

http://www.ebay.de/itm/Servo-Umkehrung-2tes-Servo-gespiegelt-progr-Trimmung-1-Kanal-2-Servos-/251098582153?pt=RC_Modellbau&hash=item3a76a44c89

Vielleicht kann mir ja einer von den Elektrogurus helfen?

Cheers! Thomas

Offline Doomgiver

  • Ensign
  • Beiträge: 192
Re:Iron Man II Mark IV Helm
« Antwort #105 am: 08. August 2012, 20:09:23 »
Die halbe Umdrehung ist schon arg grenzwertig, das machen viele Servos nur mechanisch geradeso noch mit. Der normale Servoweg beträgt in Summe ca. 90-120° (Links+Rechts). Mechanisch sind viele Servos auf 180° ausgelegt (90° Links + 90° rechts). Dann kommen mechanische Servowegbegrenzungen. Fährt das Servo dagegen, wird er sich über kurz oder lang (meistens eher kurz) durch Überhitzung der Motorentstufe dauerhaft verabschieden.

Mehrere Möglichkeiten:

1. Du baust die Servos um und entfernst die Begrenzungen. Das sind meistens nur Stifte o.ä., die am Getriebe montiert sind und abgesägt werden müssen.
2. Du besorgst Dir Servos mit einem Stellereich von min. 210°.
3. Du bastelst Dr eine Hebelmechanik, die als Übersetzung wirkt (=> mit ca. 120° Drehwinkel öffnet sich Helm komplett). Das Beste und einfachste!

Der Servowegumkehrer alleine bringt Dir noch nichts. Zusätzlich benötigst Du noch einen Servotester, mit dem Du den Winkel vorgibst. Ist ein mechanischer Regler mit Poti zum drehen, für Deine Anwendung eher unpraktisch. Du benötigst so etwas hier: Einen 6-Kanal-Servocontroller zum programieren.
Dieser Baustein eignet sich sehr gut, um z.B. Servos in Figuren für große RC-Panzer anzusteuern (habe ich für Modellbaukollegen bereits erfolgreich gemacht). Hier mal ein Video eines anderen Modellbauers, wo man das schön sehen kenn (da habe ich aber keine Aktien drin, er hat mich erst auf den Baustein aufmerksam gemacht): http://www.panther-tanks.de/Kuebel6/Fahrer.wmv

Wäre bei Dir eher einfach: Auf einen Tastendruck bewegen sich die Servos mit einer vorher definierten Geschwindigkeit bsi zu einem vorher festgelegten Punkt. Wenn der Taster/Schalter losgelassen wird, fahren die Servos zu einem zweiten Punkt. Fertig.
Das schöne ist, dass Du dann auch den Servowegzumkehrer nicht benötigst.
« Letzte Änderung: 08. August 2012, 21:18:17 von Doomgiver »
Modellbau & mehr => blog.doomgiver.de

Offline propdoc

  • IRON MODELER CHAMPION 2014
  • Moderator
  • Commodore
  • *
  • Beiträge: 4361
Re:Iron Man II Mark IV Helm
« Antwort #106 am: 08. August 2012, 20:34:56 »
Mensch Doom, der Kübelwagenfahrer ist ja der Hammer! :respekt:

Ich leide wohl unter Altersdemenz.... Als ich meinen Iron Man mechanical boot gebaut habe, musste ich ja auch Servos ansteuern und da habe ich zum testen eh schon einen Servotester verwendet. Ich Depp  :cussing:

Ich habe mir den Controller grade bestellt und hoffe mal, daß Du mir beim Anschließen helfen kannst ;D

Die Servos die ich habe sind ziemlich hochwertig: Jamara 9712 MG mit Metallgetriebe.

In der Anleitung finde ich leider nur folgende Angaben:

Stellkraft (kg/cm)    9,7
Stellzeit (sek./60°)  0,12
Nennspannung        4,8V

Dürfen die auch 6 Volt haben? Denn 4,8 ist ne blöde Zahl  :0
Cheers! Thomas

Offline Doomgiver

  • Ensign
  • Beiträge: 192
Re:Iron Man II Mark IV Helm
« Antwort #107 am: 08. August 2012, 20:45:34 »
Die 4,8V kommen daher, dass damals (TM) (kleiner Insider  ;D), Empfänger unds Servos häufig aus einem separaten Akkupack bestehend aus 4x 1,2V-Akkus betrieben wurden. Ist aber auch nur die Nennspannung, voll geladen erreicht so ein Akkupack auch beinahe 6V. Aus diesem (und weil teilweise auch 5-Zellen-Packs genutzt wurden), werden bei Servos häufig zwei Tabellen angegeben. Einmal für 4,8V und für 6V.
Ich müsste noch so ein Programm rumfliegen haben. Ich schaue mal nach und passe das für Dich an. Die Feinjustage musst Du dann bei Dir vor Ort am PC machen.
Modellbau & mehr => blog.doomgiver.de

Offline propdoc

  • IRON MODELER CHAMPION 2014
  • Moderator
  • Commodore
  • *
  • Beiträge: 4361
Re:Iron Man II Mark IV Helm
« Antwort #108 am: 08. August 2012, 20:47:47 »
Mein Held!

Hab grade auf der Seite gelesen, dass ich das selber über USB programmieren muss  :-X

Ich bin Modellbauer, kein Informatiker! ;D

Cheers! Thomas
